크린벤치

▼

05

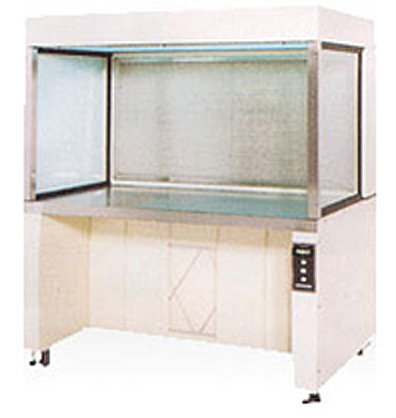

크린벤치

수평층류형은 작업 Table 위의 먼지 및 오염입자의 발생을 신속히 제거시킬 수 있는 장치이며,
청정공기를 수평층류로 흘려서 청정한 국부 작업 공간을 만드는 특수한 장치입니다. 광학, 전기, 물리적 검사에 많이 사용됩니다.
Clean Bench의 종류에는 수평 및 수직의 2가지 기본형이 있습니다.

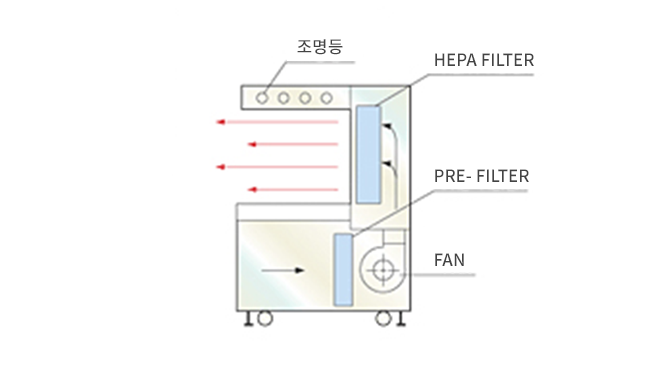

수평기류식 MA형

청정공기가 작업공간을 층류에 가까운 상태로 흘러 내부의 청정 환경을 유지하는
형태로서 전면이 개방되어 있기 때문에 작업성이 좋고 테이블의 어느 곳에서 발진이
생기더라도 외부로 빠져 나가기 쉽도록 되어 있다.
그러나 테이블 전면에 큰 물건을 놓으면 난류가 생길 우려가 있다.

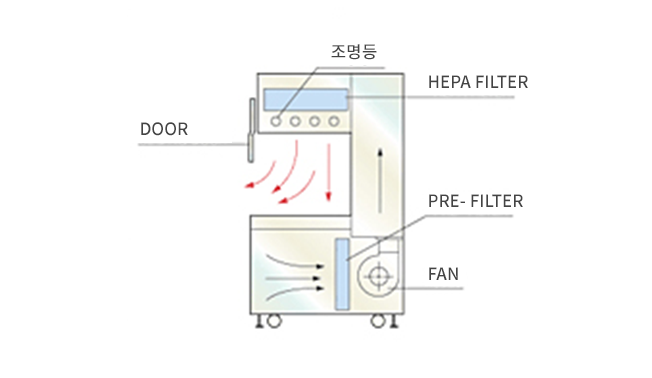

수직기류식 MV형

전면의 상부에 Shutter로 기류 토출구를 줄여서 작업공간을 양압으로 유지하므로
테이블 위에 커다란 물건을 놓아도 외부 공기의 유입이 없다. 또한 수직기류식은
테이블의 뒷면을 이용하여 가스, 살균등 혹은 오븐과 같은 기기를 사용하는 작업에도
용이하게 설계되어 있다. 순환식 배기가스의 중간형은 수직기류식을 응용한 것으로서
기본형 크린 벤치는 두가지 모두 공기가 작업자를 향하여 배출된다.
따라서 유해가스나 물질 혹은 생물입자들을 취급하는 경우 온·습도를 한정된 조건으로
제어하여 운전하는 경우 공기의 배출을 제한할 경우에 이용되는 형식이다.

재질 및 성능.

Casing

  • Casing의 재질은 냉강압연강판(KSD 3512) 1.2t 이상을 사용하여 충분한 구조적 강도를 갖도록 제작한다.
  • 절곡구의 곡선은 미려하게 처리하고 돌출 부위가 없도록 한다.
  • 본체 내부와 외부와는 공기의 출입이 없이 공기의 차단 및 기밀이 유지되어야 하며, 본체 내부의 공기가 출입시는 필히 HEPA Filter를 거쳐 99.97%@0.3㎛의 Filtering이 되어야 한다.

도장(Painting)

  • 탈지 공정에 의해 탈지를 한 후 인산피막 처리를 한다.
  • 에폭시 프라이마로 코팅한다.(1회 이상)
  • 에나멜 도료 지정색으로 소부도장(2회 이상)하며, 도막두께는 50㎛이상으로 한다.

Table

  • 재질은 STS304 1.2t를 사용한다.
  • 외부 압력에 의해 변형되어서는 안된다.
  • Table에 돌출 또는 흠이 있어서는 안된다.

송풍기 및 전동기(Fan&Motor)

  • 송풍기는 Sirocco Fan으로 한다. Balancing은 동적 및 정적으로 Balancing을 이루도록 하고 운전시 소음 및 진동이 적도록 한다.
  • Balancing은 동적 및 정적으로 Balancing을 이루도록 하고 운전시 소음 및 진동이 적도록 한다.
  • 전동기(Motor)는 우도전동기로 절연계급 E종 이상을 사용하고 직결구동한다.
  • 방진 장치를 하여 Unit에 진동이 전달되지 않도록 한다.
  • FAN 토출축은 Canvas를 사용하여 진동이 전달되지 않도록 한다.
  • 소음치(Sound Level)는 65dBA이하여야 한다.

기타부속물

  • Foot Master
  • 조명램프
